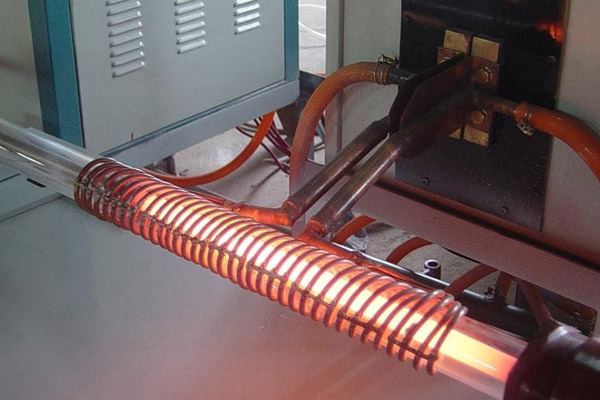

退火机床退火

　?、俨捎蒙璞钢形孪涫降缱杪?。

　?、谕嘶鸹餐嘶鸬哪康模航档陀捕龋纬芍楣馓迨蜃瓷继遄橹?，利于切削加工，为*终热处理作好组织准备，硬度为207～255HB。

　?、弁嘶鸹餐嘶鸸ひ瘴?30～850℃，保温40h，炉冷*500℃以下出炉空冷。

　　热锻模退火机床热处理工艺

　?、偌际跻螅夯逵捕?6～52HRC，表面无氧化，脱碳，无磕碰伤等。

　?、诠ひ障呗罚豪Π笠灰淮卧と纫欢卧と纫患尤纫焕淙匆磺謇硪谎卧磺逑匆蝗位鼗鹨患煅?。

    退火机床3Cr2W8V钢属于过共析钢，只有反复锻粗和拔长，才能消除碳化物偏析，减少碳化物分布的不均匀性。锻造设备加热炉时燃料油炉。始锻温度为1080～1120℃，终锻温度为850～900℃，毛坯在干石棉灰坑内缓冷*室温。
